單路雙絞線視頻電源數據傳輸器－雙絞線視頻電源傳輸器HT9001PVD

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號HT9001PVD

品牌

廠商性質生產商

所在地深圳市

在線詢價收藏產品查看聯系電話

聯系方式：胡小姐查看聯系方式

更新時間：2023-04-11 14:38:12瀏覽次數：832次

聯系我時，請告知來自智慧城市網

產品分類 品牌分類

  單路雙絞線視頻電源數據傳輸器

全部產品列表

暫無信息

深圳市浩泰電子科技有限公司

經營模式：生產廠家

商鋪產品：95條

所在地區：廣東深圳市

聯系人：胡小姐（業務銷售員）

詢價 給他留言

產品簡介

采用高品質環形濾波電感平衡傳輸，75－100歐姆阻抗匹配
單根非屏蔽雙絞線實時點對點平衡傳輸單路視頻信號和電源
優異的大于60dB-CMRR，較高的抗共模干擾抑制能力
使用CAT5/5E或以上規格非屏蔽網線，成本低、布線靈活
即插即用，無需任何操作系統限制，無需輸件安裝調試
無需TCP/IP設置，無需防火墻、無安全漏洞隱患
一對電單路雙絞線視頻電源數據傳輸器－雙絞線視頻電源傳輸器HT9001PVD

詳細介紹

品牌: 浩泰

單路雙絞線視頻電源數據傳輸器－雙絞線視頻電源傳輸器　　　　　　迷你線電源視頻數據 RJ45水晶頭
HT9001VP-FMR HT9001PVD-M/F		產品概述

		HT9001PV和HT9001PVD分別為視頻電源(PV)雙絞線傳輸器視頻電源數據(PVD)雙絞線傳輸器，視頻BALUN電路采用高品質環形濾波匹配電感線圈，將視頻信號(或音頻信號)轉換為適合于在普通五類非屏蔽雙絞線上傳輸?shù)牟罘制胶庑盘?，抗共模干擾和傳輸效果好，可應用于視頻監控、小區對講、視頻會議等場合。HT9001系列采用緊湊型機殼設計，內置視頻抗橫紋濾波器及電源浪涌吸收保護電路及差模噪聲濾波器，可有效改善同類小體積產品的視頻信號受電源紋波噪聲干擾現象，因此可確保同時在一條八芯五類雙絞線上傳輸單路視頻信號、+12V至50V直流（提供給攝像機和紅外燈）或24V交流信號（提供給球機）和RS232-485轉換器的控制信號至解碼器或半球機的數據接口，完成視頻信號、直流（或交流）電源和數據的共纜傳輸。此外，控制數據信號也可以與視頻及電源共纜傳輸。HT9001PV可以將電源視頻傳輸至450米較遠距離。HT9001PVD可以將電源視頻傳輸至300米較遠距離。視頻電源和視頻電源數據雙絞線傳輸器產品簡化了布線工程，節省了線材用量。 HT9001PV和HT9001PVD具有150mm帶迷你線BNC公頭、電源150mm帶線公母頭－RJ45插座接口，可以同時傳輸一路視頻信號、電源和數據至遠端的攝像機和紅外燈，zui遠距離可達350米（12V至48V DC供電）。 CE認證證書下載無源傳輸器CE認證證書下載 FCC認證證書下載ROHS認證證書下載
產品型號
HT9001PV-FR　　100－550米雙絞線視頻電源發送器－迷你線/RJ45型POE視頻傳輸器 HT9001PV-MR　　100－550米雙絞線視頻電源接收器－迷你線/RJ45型POE視頻傳輸器 HT9001PVD-F　　100－350米雙絞線視頻電源數據發送器－迷你線/RJ45型POE視頻傳輸器 HT9001PVD-M　　100－350米雙絞線視頻電源數據接收器－迷你線/RJ45型POE視頻傳輸器
性能指標
頻率響應DC-8MHZ 共模抑制比60dB 阻抗：BNC公頭，端口75Ω 視頻電源數據線：150mm迷你線電源供電：+12V至24V至36V交流（Rx接收端） 50dB至65dB電源共模噪聲干擾抑制@10KHz POE電源通道低頻去耦及高頻旁路濾波視頻及電源通道瞬態浪涌抑制、吸收視頻雙絞線接線端：RJ45插座電源雙絞線接線端：RJ45插座視頻雙絞線阻抗：100Ω 防雷等級：1級防雷指標：6000V 1.2μS x 50 μS 　　　　 3000V 8μS x 20 μS接地端子接入大地工作溫度：-10℃-70℃ 儲藏溫度：-30℃-70℃ 適用NTSC，PAL，SECAM，CCIR制式安裝尺寸： 45X25X23mm－　HT9001VP_D-F（帶150mmBNC公頭視頻-電源母頭-數據線） 45X25X23mm－　HT9001VP_D-M（帶150mmBNC公頭視頻-電源母頭-數據線）機殼材料：PVC塑膠
產品功能
采用高品質環形濾波電感平衡傳輸，75－100歐姆阻抗匹配單根非屏蔽雙絞線實時點對點平衡傳輸單路視頻信號和電源優異的大于60dB-CMRR，較高的抗共模干擾抑制能力使用CAT5/5E或以上規格非屏蔽網線，成本低、布線靈活即插即用，無需任何操作系統限制，無需輸件安裝調試無需TCP/IP設置，無需防火墻、無安全漏洞隱患一對電源視頻數據(PVD)收發器zui遠傳輸視頻信號100－350米支持即插即用，支持熱插撥、無需軟件設置和維護體型小巧，人性化設計，可直接置于攝像機后或防護罩內 內置瞬態、浪涌抑制、抗靜電保護電路視頻+POE電源(+12V或AC24V)+數據共纜傳輸 PVC塑膠防水機殼，RJ45接口、結構緊湊、重量輕 24X7X365 全天侯工作，性能穩定可靠

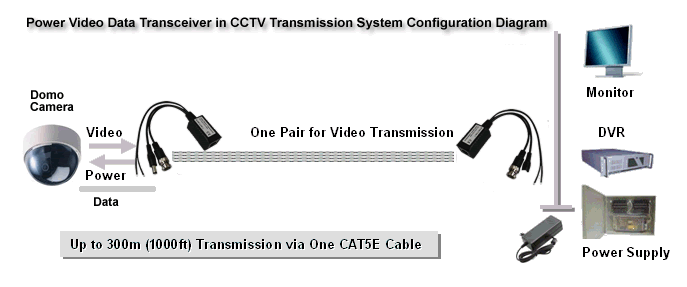

工程應用示意圖
HT9001VP-FR　HT9001VP-MR 　電源視頻傳輸器在CCTV閉路電視監控系統雙絞線傳輸示意圖

HT9001VPD-F　HT9001VPD-M 　電源視頻數據傳輸器在CCTV閉路電視監控系統雙絞線傳輸示意圖

雙絞線連接方法
雙絞線視頻傳輸器采用業界標準的EIA/TIA-568B接線方法，其接線次序分別為：白橙／橙／白綠／藍／白藍／綠／白棕／棕要求采用5類或超5類純銅非屏蔽雙絞線，接頭必須進行可靠錯位焊接避免接觸不良或雙絞線線對間短路。
