工廠三級能源計量及空調能耗計量解決方案

工廠三級能源計量及空調能耗計量解決方案支持企業對多類型能源進行管理，如企業購入的一次能源種類如電、水、天然氣、氮氣等。還可對企業內的二次能源種類如制冷量、壓縮空氣、純水等耗能工質進行計量和分析?？筛鶕?jù)企業管理需要架構能源三級計量。同時支持根據系統建立、根據建筑物建立、根據部門建立、根據一次能源建立、根據二次能源建立、根據動力系統建立等等。

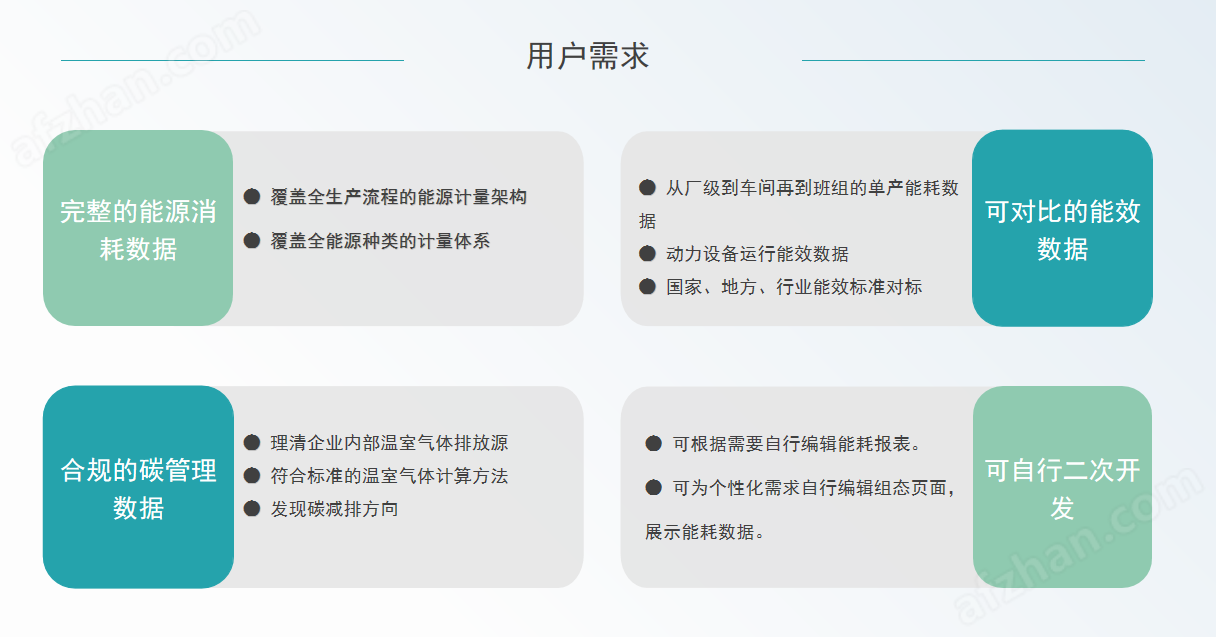

一用戶需求

安科瑞解決方案

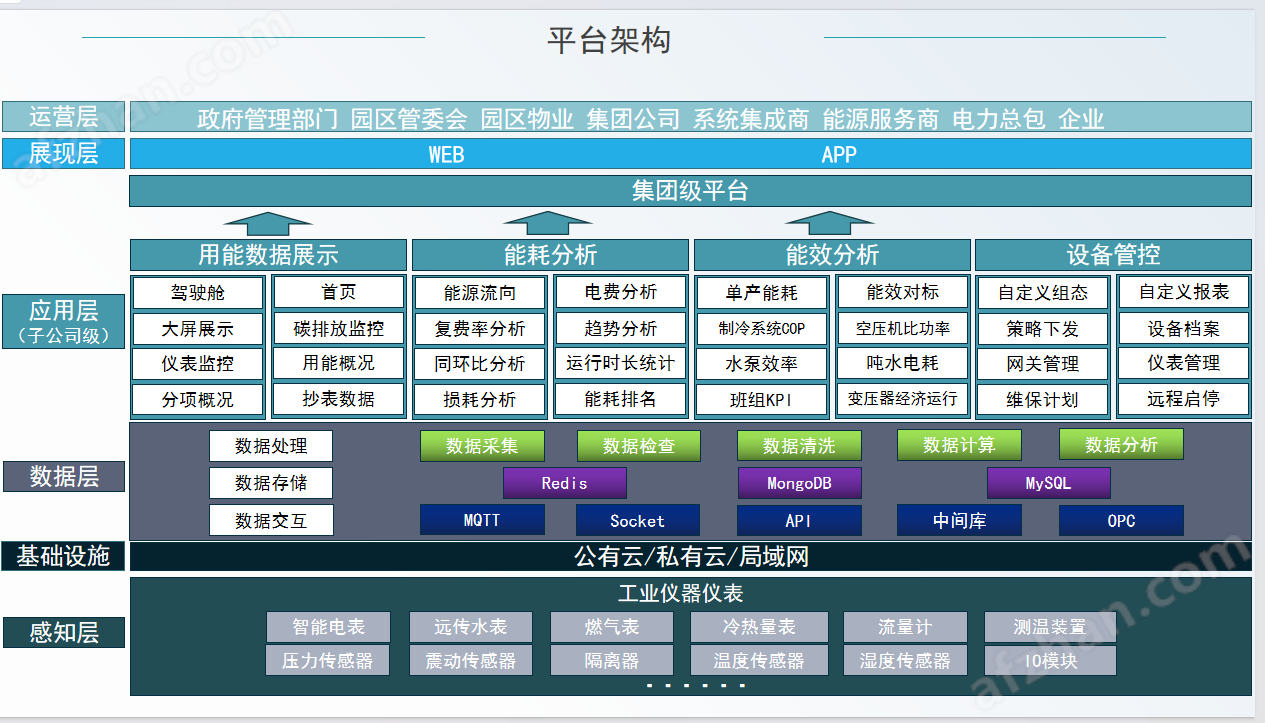

平臺架構

三，三級計量劃分依據

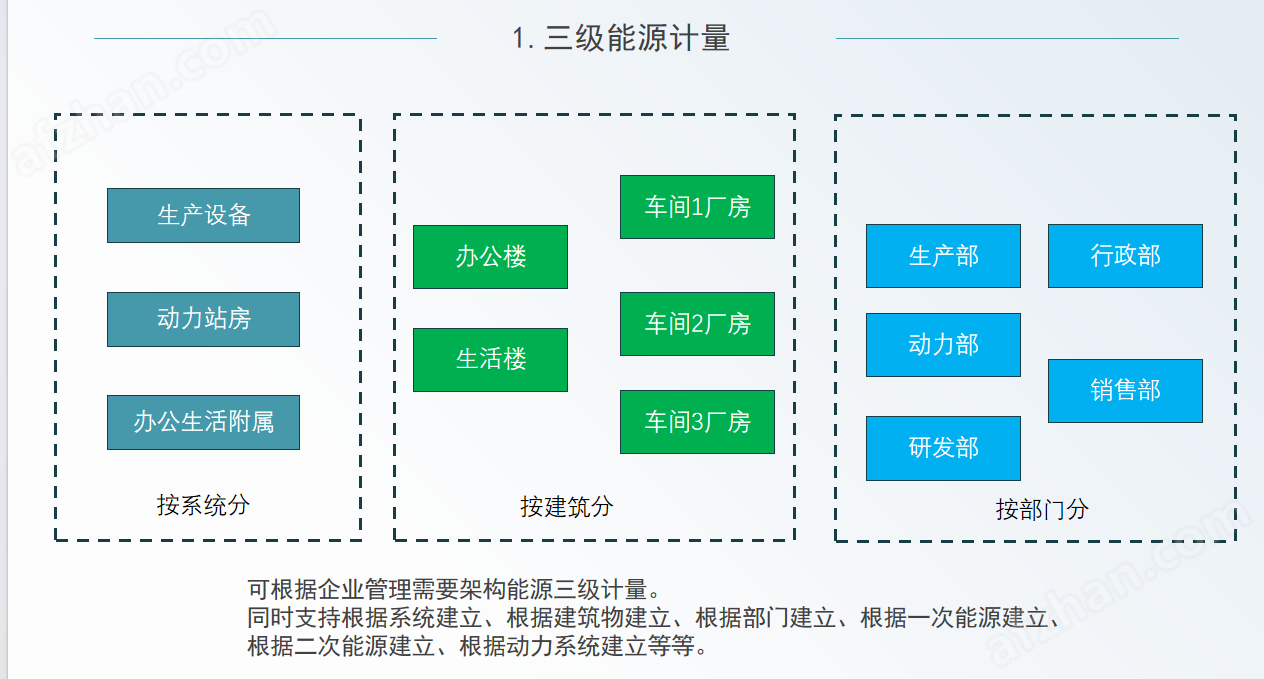

1.三級能源計量

可根據企業管理需要架構能源三級計量。

同時支持根據系統建立、根據建筑物建立、根據部門建立、根據一次能源建立、根據二次能源建立、根據動力系統建立等等。

2.多維度能效管理

統計企業內部各層級能效數據，包括工廠-車間-產線-工序-班組等單耗情況。

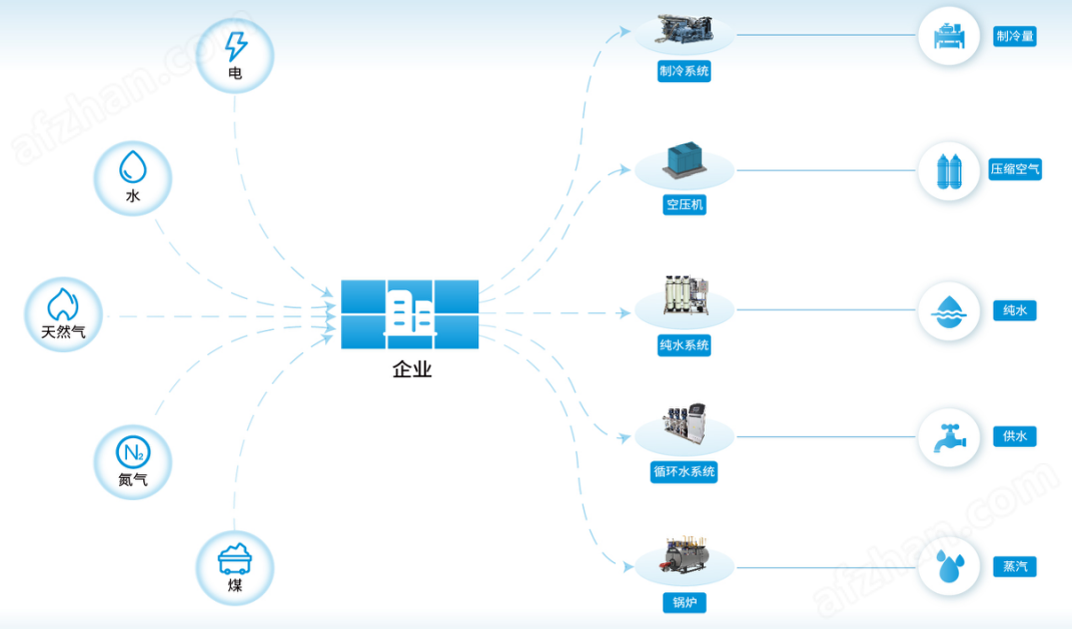

支持企業對多類型能源進行管理，如企業購入的一次能源種類如電、水、天然氣、氮氣等。還可對企業內的二次能源種類如制冷量、壓縮空氣、純水等耗能工質進行計量和分析。

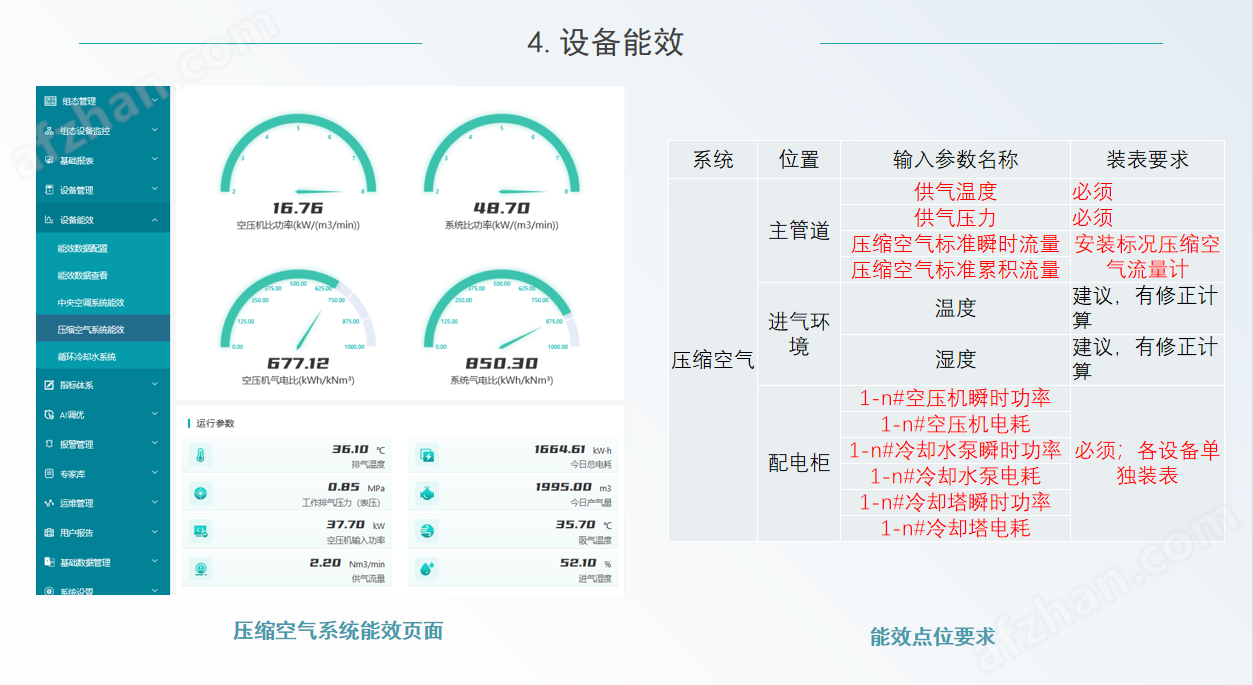

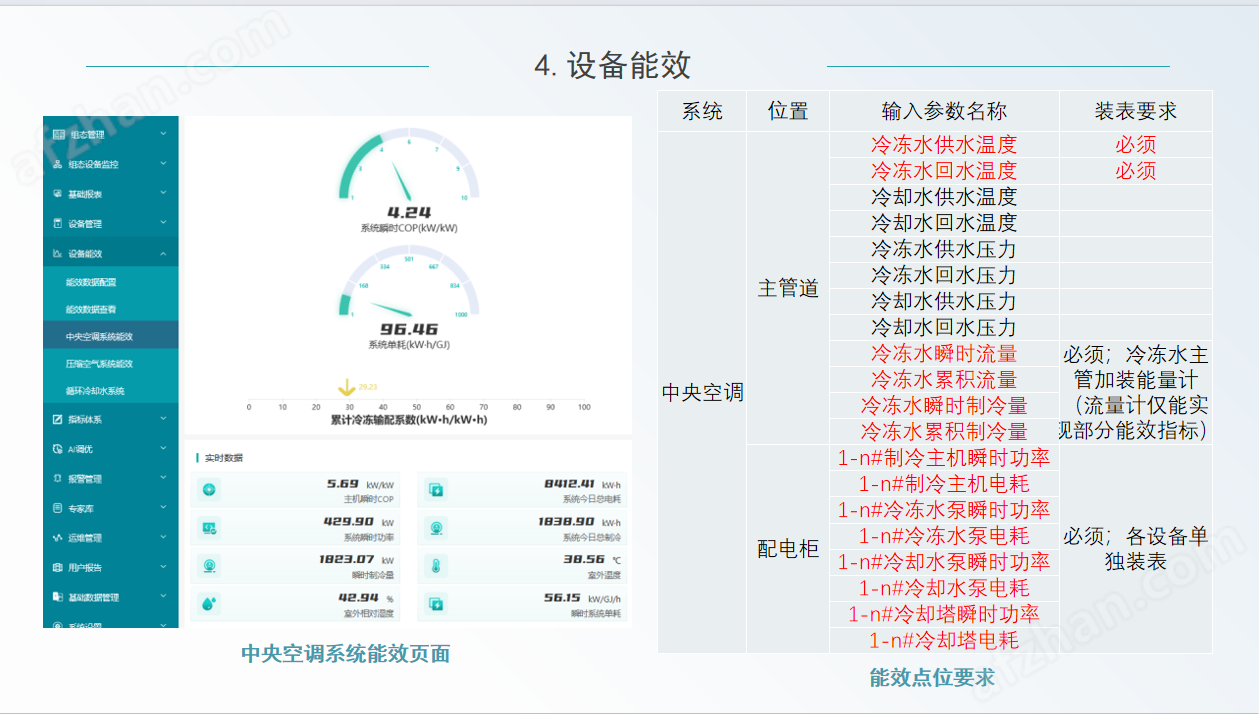

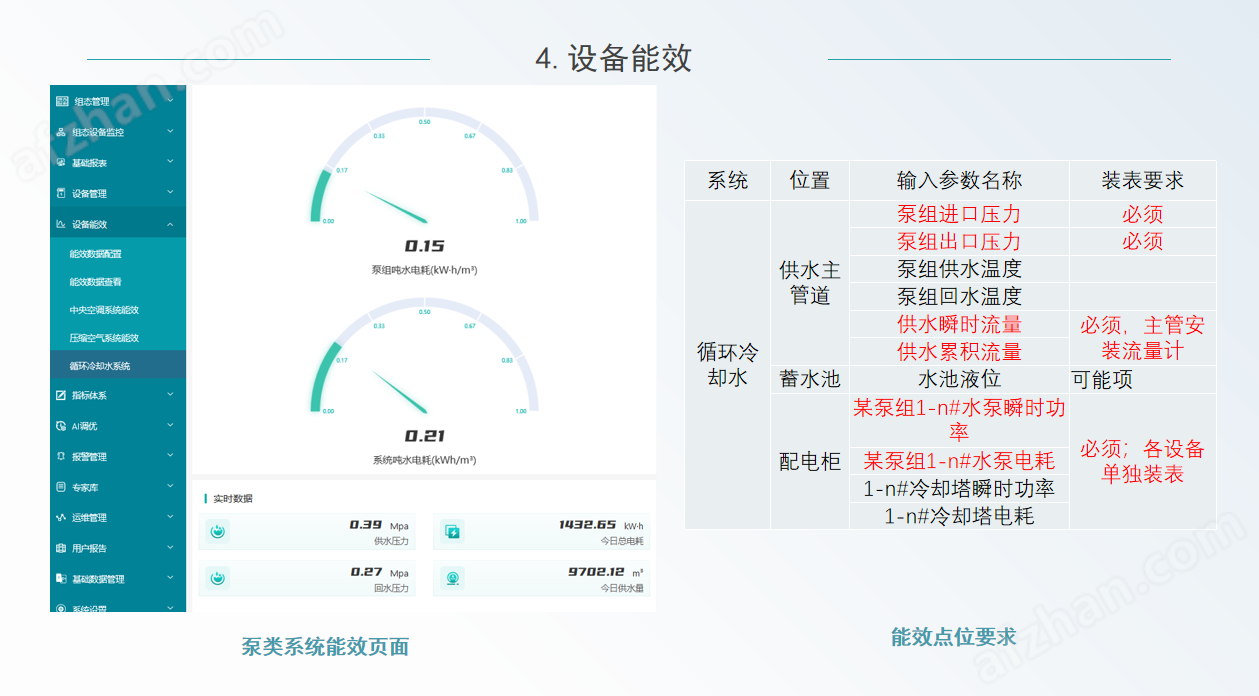

4.設備能效

5.自定義報表

5.自定義組態

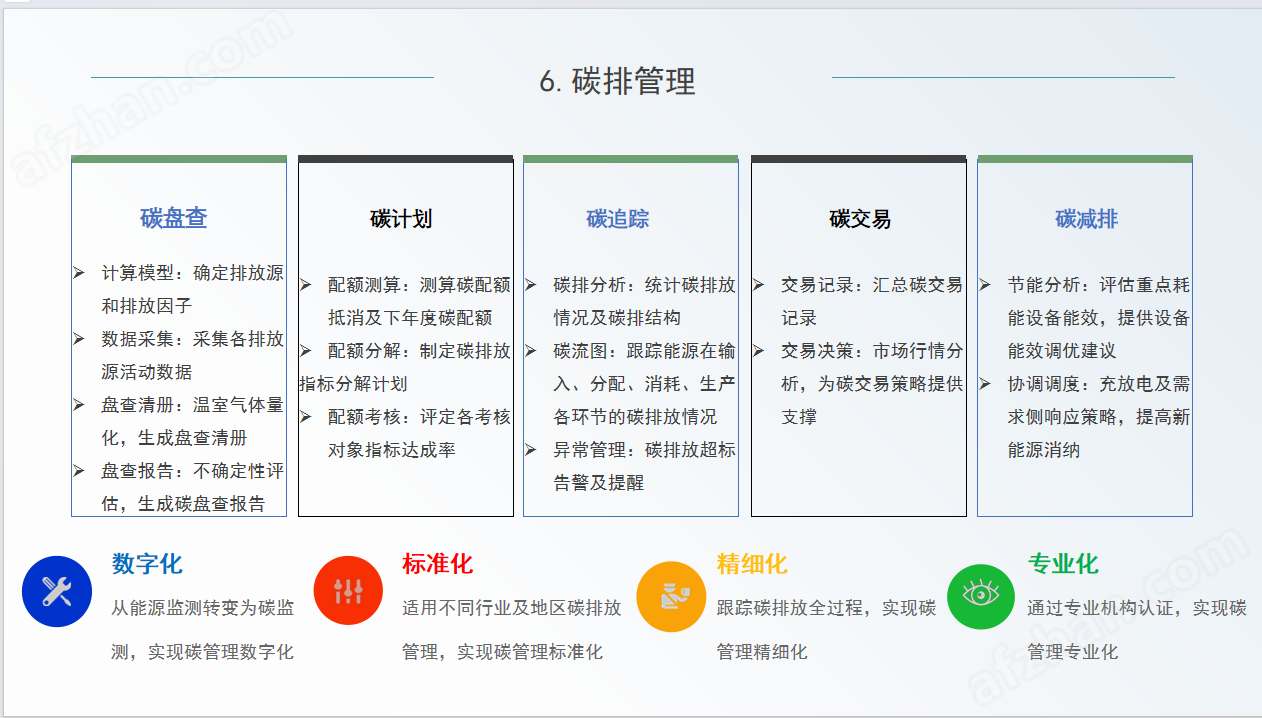

6.碳排管理

四，用能數據展示

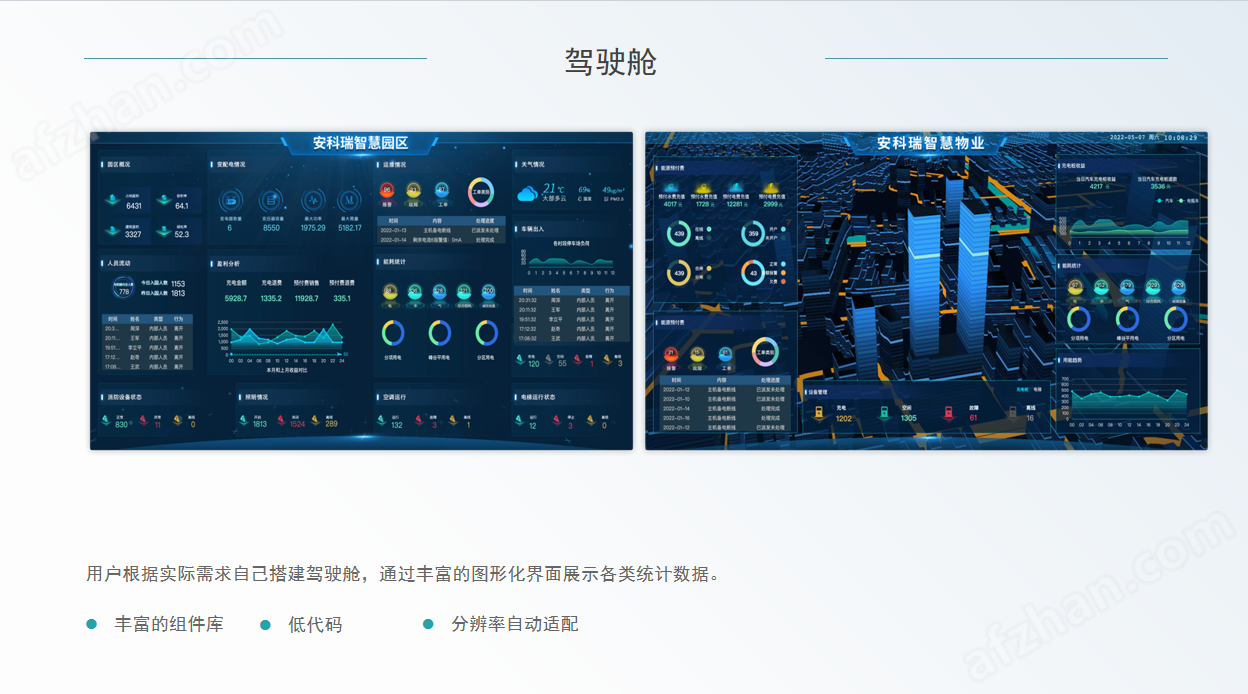

駕駛艙

用能數據展示更多功能

用戶可根據夜間變壓器負荷及需量情況，使高能耗設備調整在谷時運行，實現節費；

用戶可根據典型日、夜變壓器負荷數據，評估合適的光伏、儲能、充電樁的裝機容量；

完善的電參量監測，保障變壓器安全運行

建立各級能源計量，管理人員均有各自重點關注區域，便于內部能耗管理的落實

能效分析

能效分析

形成各級能效基準，日后技改工作均有相應的比較數據。

單耗和能效的波動情況，可以及時提醒管理人員查找分析高效與低效的原因，為日后提效提供指引。

能效分析其他部分功能

通過能耗預測，為企業內部能耗管控提供預警，可及時采取應對措施。

線損的增加往往預示著安全風險（如漏電、接頭松動等），可通過線損的變化情況，讓管理人員及時排查問題。

尖峰平谷各時段的用電費用可以為管理人員調整設備，安排人員提供數據基礎，可根據成本情況計算經濟性，判斷是否有必要調整

設備管控

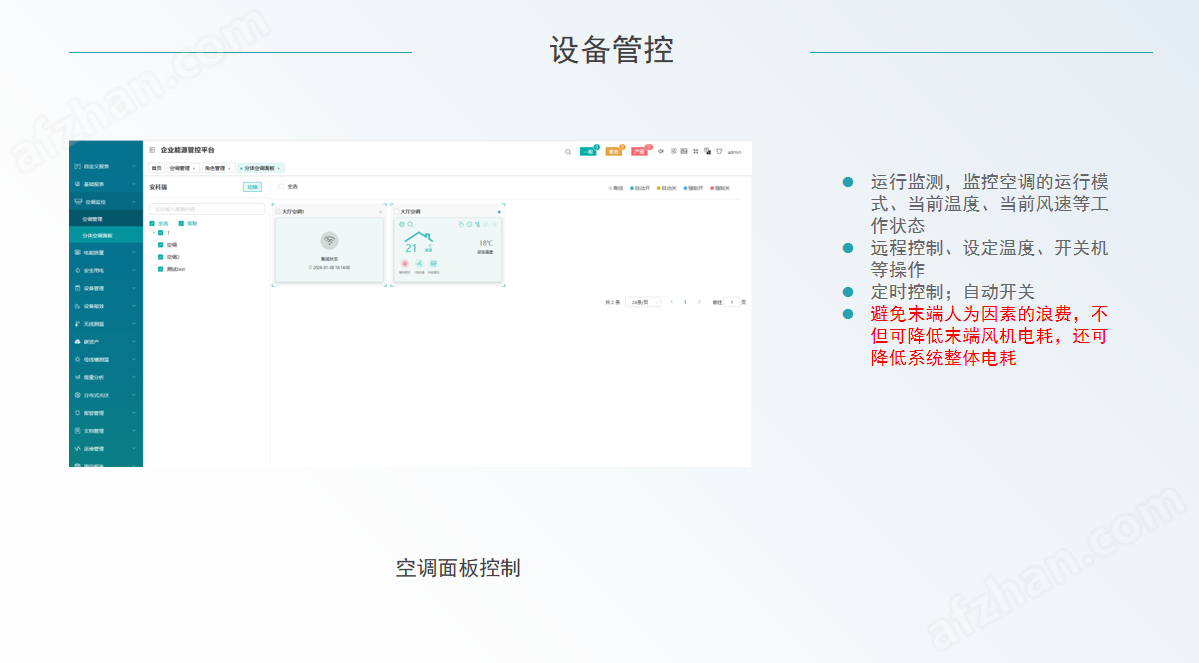

空調面板控制

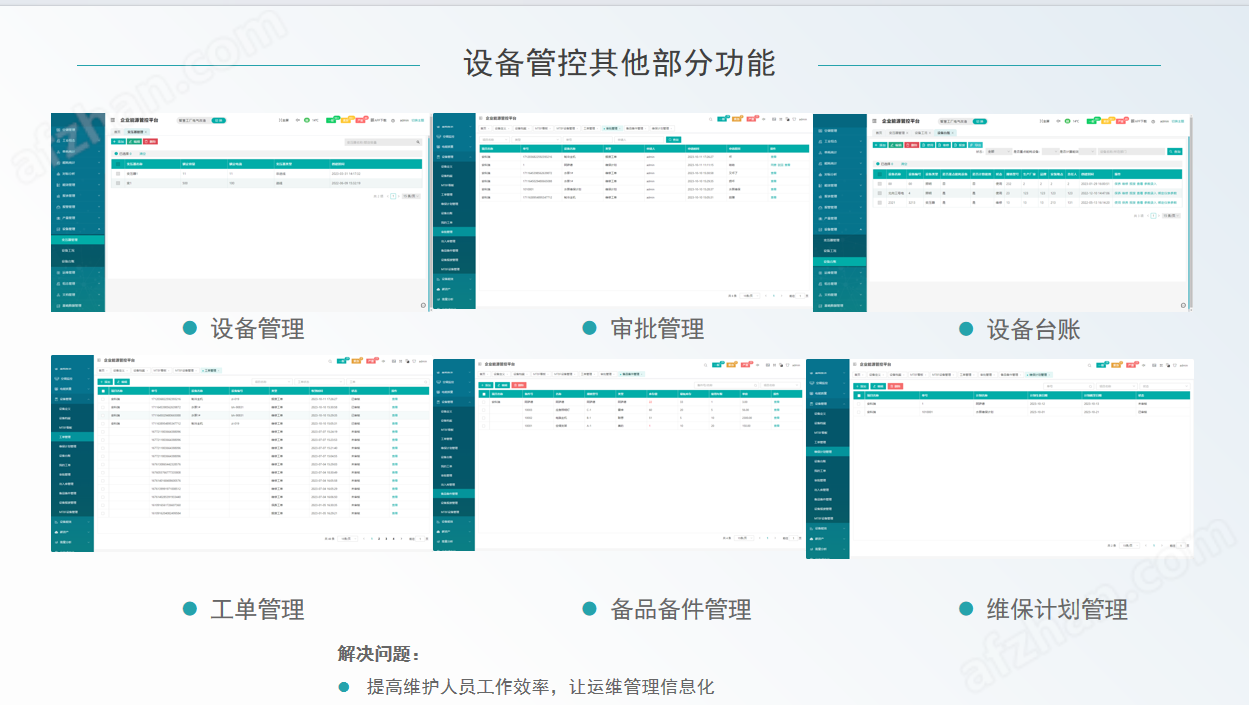

設備管控其他部分功能

能耗分析

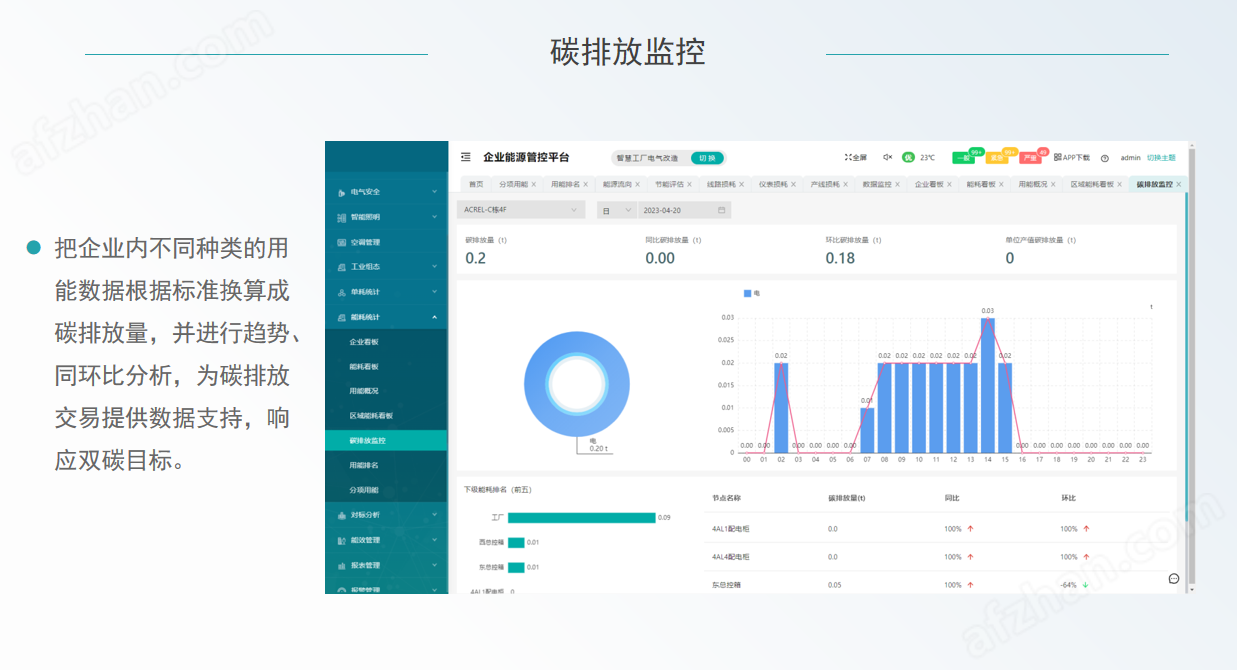

碳排放監控

把企業內不同種類的用能數據根據標準換算成碳排放量，并進行趨勢、同環比分析，為碳排放交易提供數據支持，響應雙碳目標。

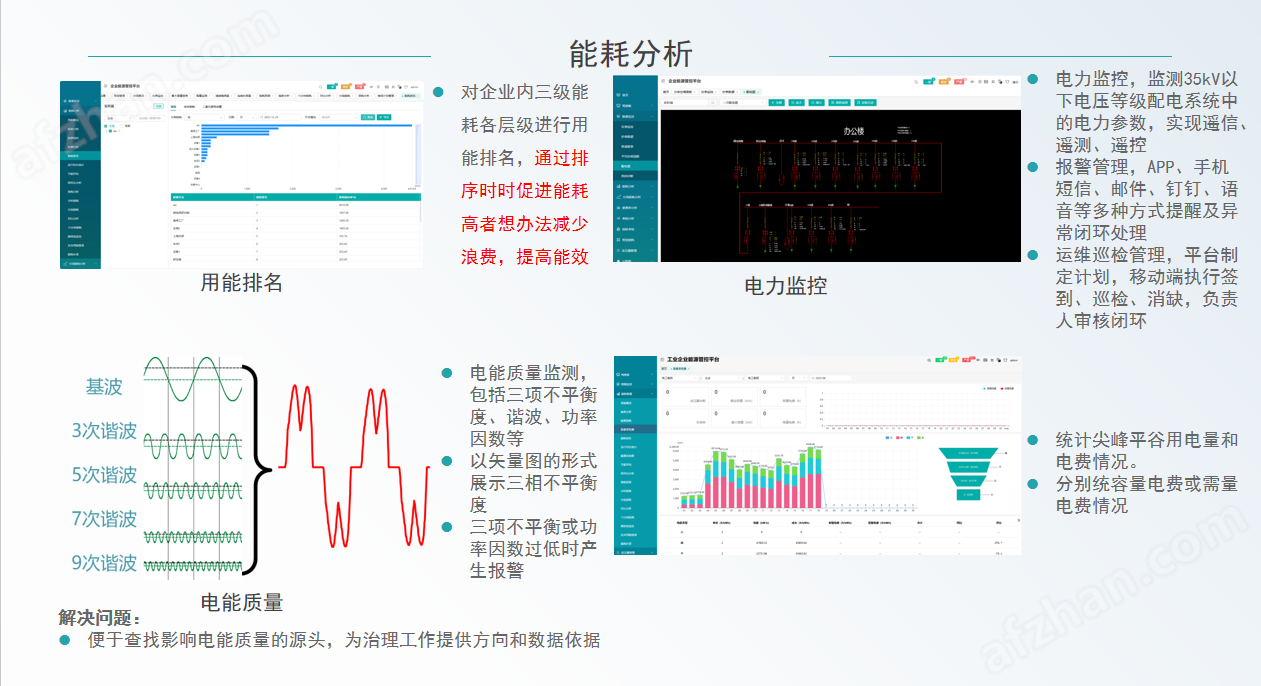

能耗分析

電力監控，監測35kV以下電壓等級配電系統中的電力參數，實現遙信、遙測、遙控報警管理，APP、手機短信、郵件、釘釘、語音等多種方式提醒及異常閉環處理運維巡檢管理，平臺制定計劃，移動端執行簽到、巡檢、消缺，負責人審核閉環。

五，硬件支撐

網絡通訊層-智能網關

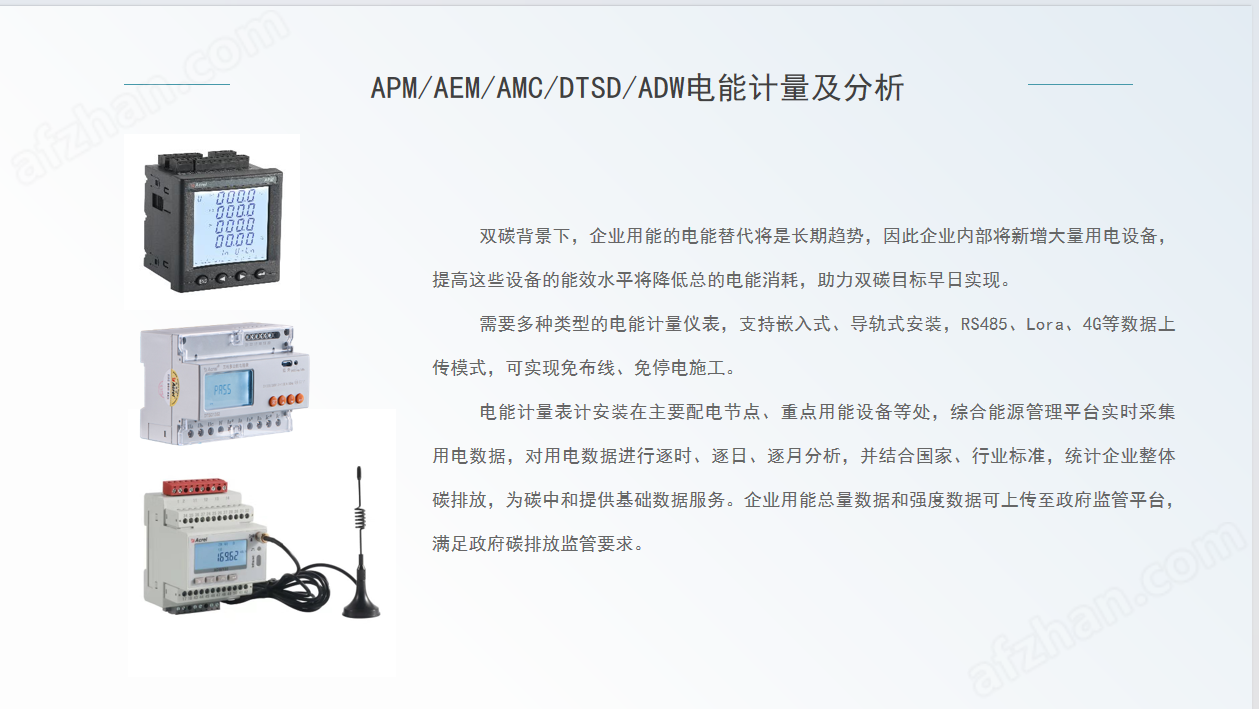

APM/AEM/AMC/DTSD/ADW電能計量及分析

     雙碳背景下，企業用能的電能替代將是長期趨勢，因此企業內部將新增大量用電設備，提高這些設備的能效水平將降低總的電能消耗，助力雙碳目標早日實現。

需要多種類型的電能計量儀表，支持嵌入式、導軌式安裝，RS485、Lora、4G等數據上傳模式，可實現免布線、免停電施工。

電能計量表計安裝在主要配電節點、重點用能設備等處，綜合能源管理平臺實時采集用電數據，對用電數據進行逐時、逐日、逐月分析，并結合國家、行業標準，統計企業整體碳排放，為碳中和提供基礎數據服務。企業用能總量數據和強度數據可上傳至政府監管平臺，滿足政府碳排放監管要求。

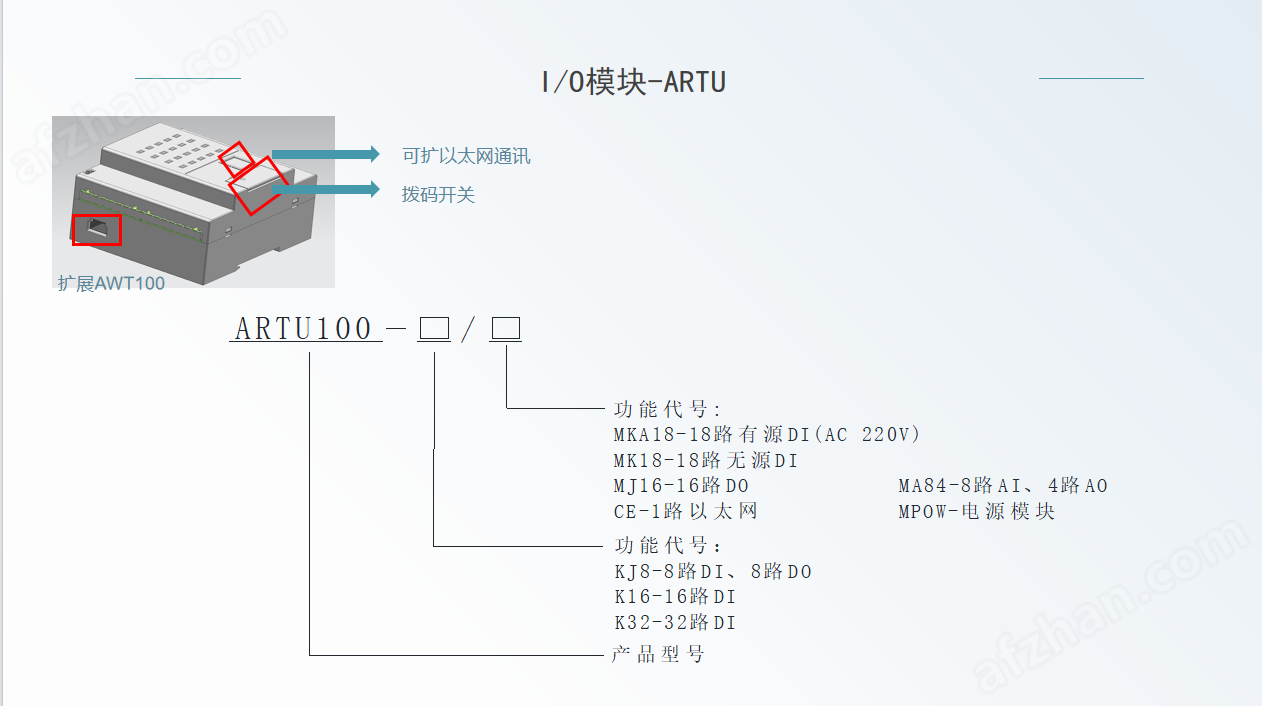

開關量模塊

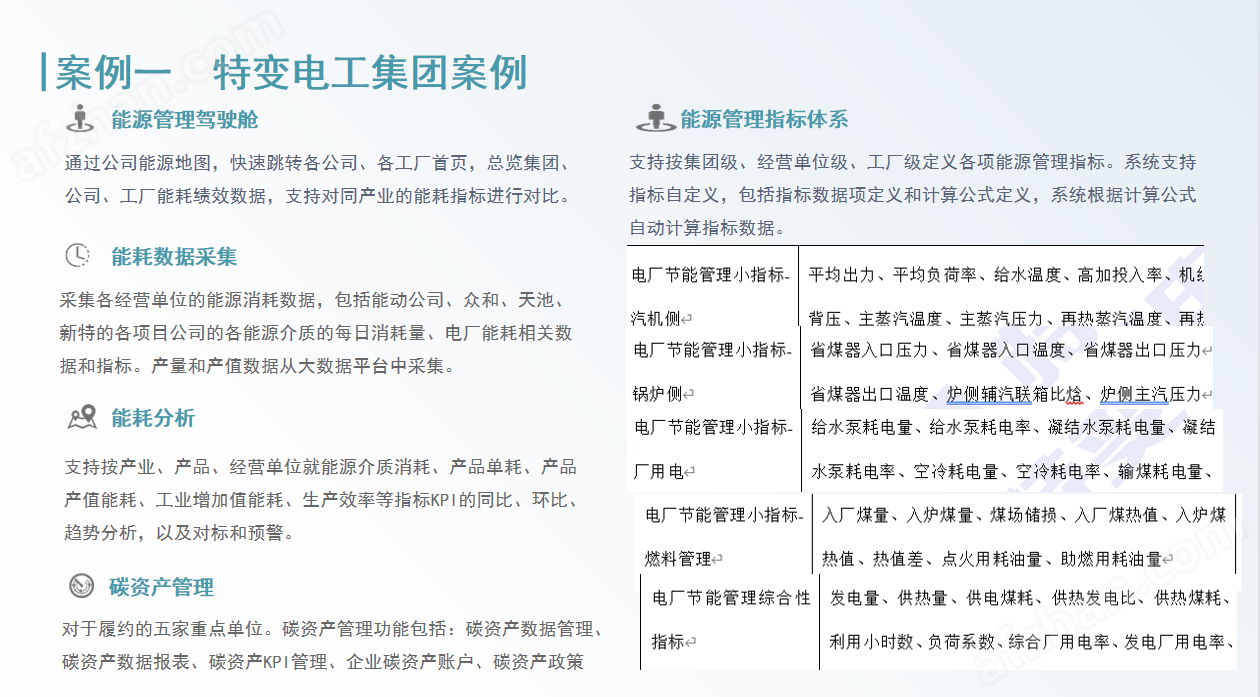

案例：案例一 特變電工集團案例

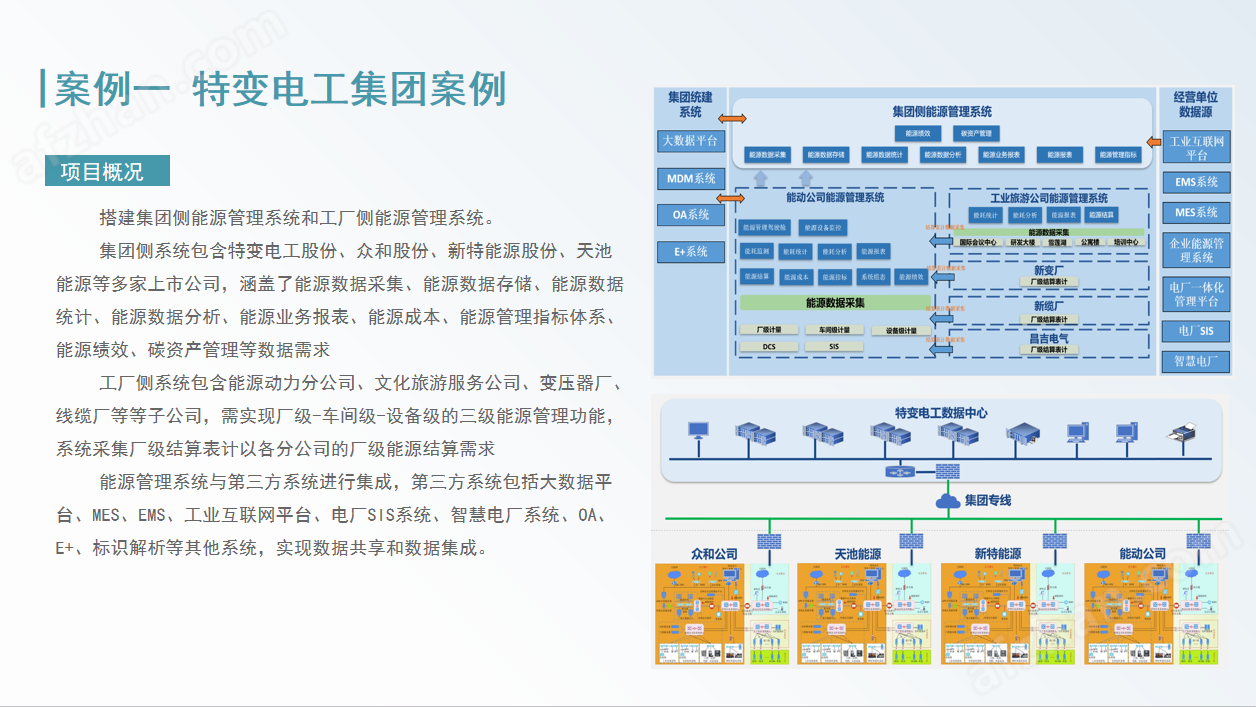

項目概況

搭建集團側能源管理系統和工廠側能源管理系統。

集團側系統包含特變電工股份、眾和股份、新特能源股份、天池能源等多家上市公司，涵蓋了能源數據采集、能源數據存儲、能源數據統計、能源數據分析、能源業務報表、能源成本、能源管理指標體系、能源績效、碳資產管理等數據需求

工廠側系統包含能源動力分公司、文化旅游服務公司、變壓器廠、線纜廠等等子公司，需實現廠級-車間級-設備級的三級能源管理功能，系統采集廠級結算表計以各分公司的廠級能源結算需求

能源管理系統與第三方系統進行集成，第三方系統包括大數據平臺、MES、EMS、工業互聯網平臺、電廠SIS系統、智慧電廠系統、OA、E+、標識解析等其他系統，實現數據共享和數據集成。

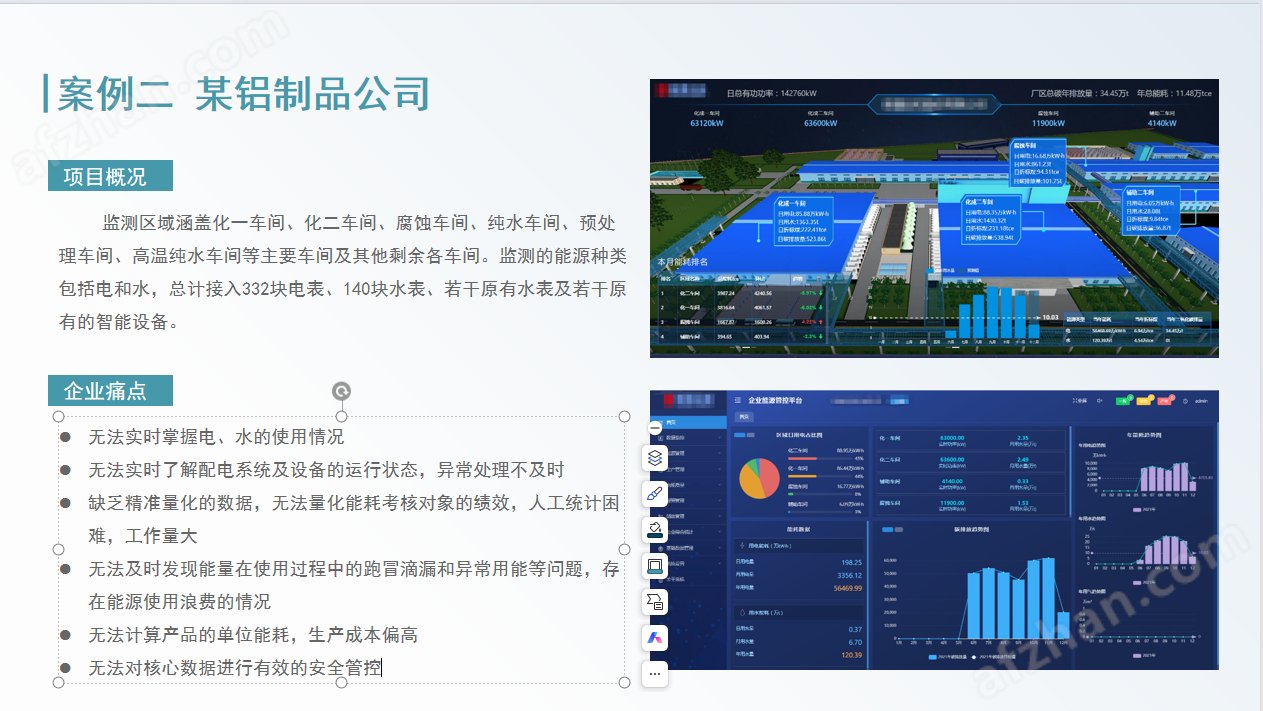

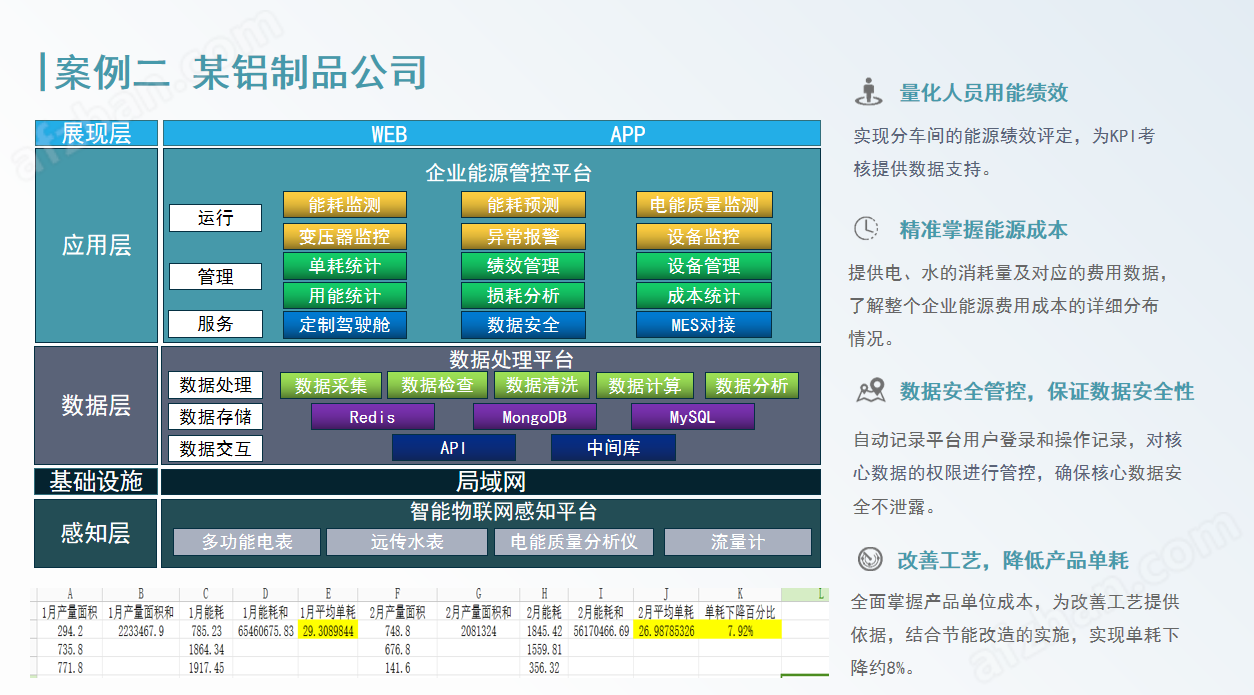

案例二 某鋁制品公司
