簡婷

安科瑞電氣股份有限公司 上海嘉定  201801

 在建筑供電、工業生產等場景中，低壓配電系統的穩定運行直接關系到設備安全與生產效率。傳統塑殼斷路器雖能提供基礎保護，卻難以滿足當下對實時監測、遠程管控的智能需求。而ASCM5E系列智能塑殼斷路器的出現，恰好這一空白，成為低壓配電領域兼具安全防護與智能管理能力的關鍵設備。下面，我們就來詳細了解這款斷路器如何為配電系統保駕護航。

智能塑殼斷路器1適用范圍

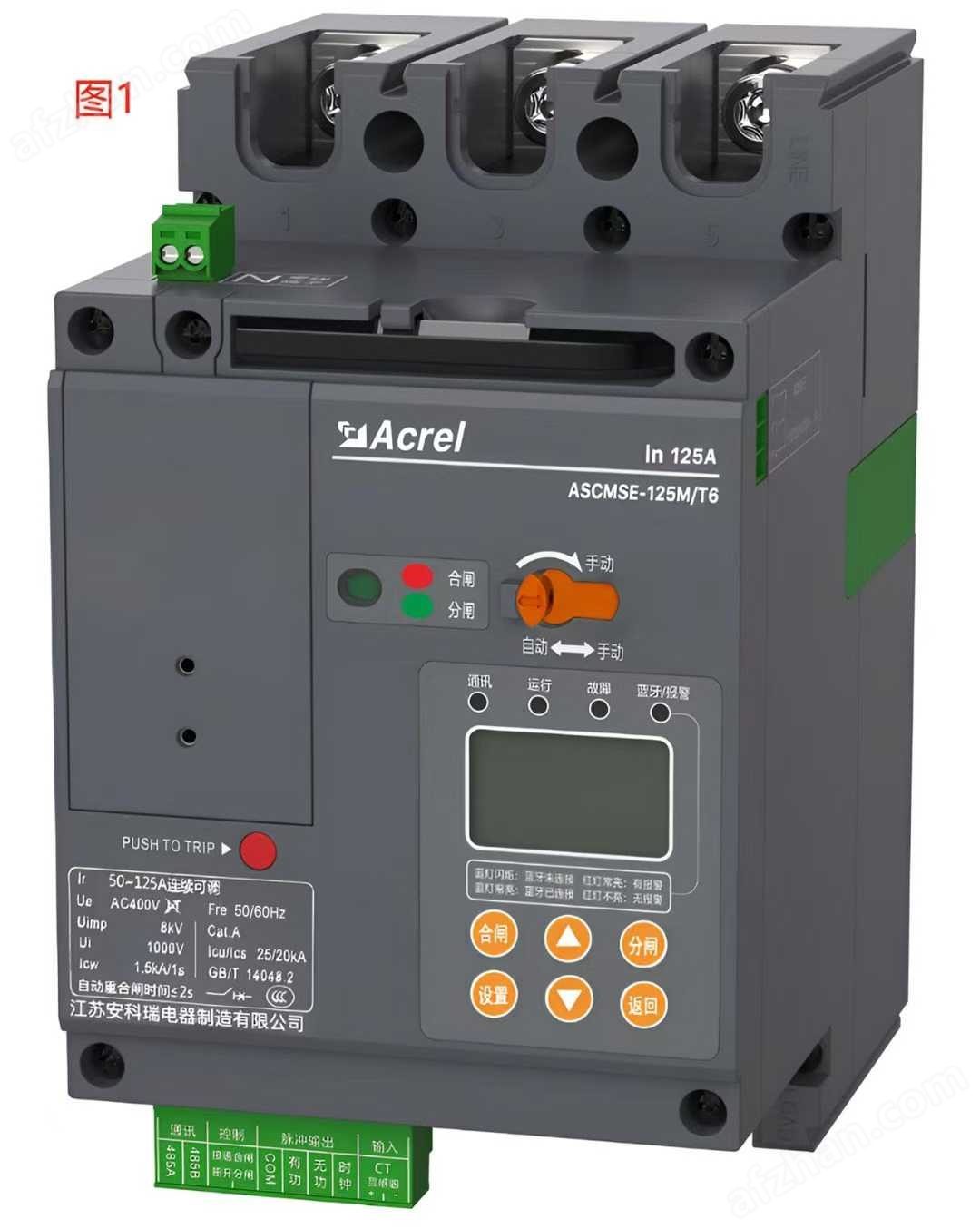

 安科瑞ASCM5E系列智能塑殼斷路器，適用于交流50HZ，額定電壓400V，額定電流50至630A的三相四線中性點直接接地配電系統，產品采用高性能微處理器，實時進行信號處理和智能控制，實時監測電流、電壓、功率、電能、端子溫度等電氣參數，具有過載、短路、欠壓、過壓、失壓、缺相、超溫等保護功能、支持遠程分合閘，定時分合閘，自動重合閘等控制功能，標配Modbus通訊協議，該系列產品廣泛適用于工業、商業、民用、光伏并網柜等對供電連續性和安全性要求較高的場所。

智能塑殼斷路器2 主要功能和特點

●采用高性能32位ARM微處理器，實時進行信號處理和智能控制。

●液晶中/英文顯示，人機界面友好，操作簡便。

●長延時、短延時和瞬時三段保護，采用電子式脫扣，與電源電壓無關。

● 具有高分斷能力，保證線路短路保護的可靠性。

●過壓保護，欠壓保護，缺相保護,缺零保護。

●三相電源電壓、負荷電流實時顯示。

●保護功能及參數可在線設置修改。

●跳閘類型(閉鎖、短路、過載、欠壓、過壓、失壓、缺相、斷零等)識別

顯示，并可存儲、查詢、刪除。

●支持遙信、遙測、遙控、遙調四遙功能。

● HPLC可拔插模塊及微功率藍牙無線通訊。

●0.05In-1.2ln計量可達0.5s級。

●有功功率、無功功率、視在功率、功率因數等參數實時測量,

●三相有功電量累計。

●時控、費控等模式可選，應用更佳靈活。

●支持DL/T645協議及Modbus協議，并自動識別。

●進出線端接線排溫度實時監控(選配)。

●支持在線遠程升級，便于維護升級精度等級。

●電流、電壓精度最高可達0.5s級;有功、無功精度最高可達1級，

●支持有功需量超限、無功需量超限、電流突變事件、斷流、電壓諧波含量、電流諧波含量、●電壓波形失真度、電流波形失真度，孤島保護。

●具有被動式孤島保護。

●具有端子及觸頭過溫度保護，

●具有發電質量監測與保護，

●具有發電電流三相不平衡監測與保護，

●具備特征電流物理拓撲自識別。

智能塑殼斷路器3.使用環境

安裝場所應無導電粉塵，無腐蝕性氣體，無易燃易爆氣體，無雨雪侵襲

海拔高度+2000m;

環境溫度-5°℃~+40℃℃，日平均最高溫度≤+35℃℃;

相對濕度≤50%(環境溫度為+40?時);

安裝場所的外磁場在任何方向的磁場強度都不超過地磁場的5倍:

安裝位置應通風散熱條件良好;

在需要使用HPLC(寬帶載波)通訊時，務必保證所有通訊設備在一個變壓器下工作。

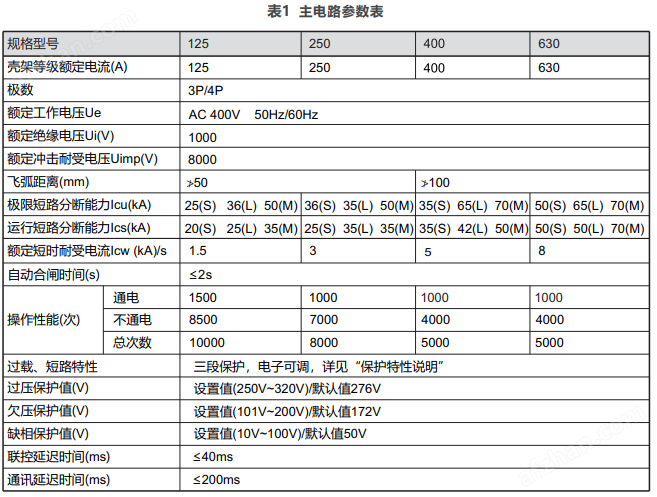

智能塑殼斷路器4.主要技術參數

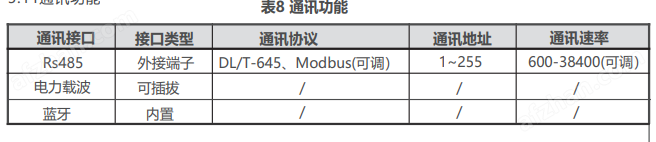

5.通訊功能

正是這些扎實的技術參數與靈活的通訊能力，讓 ASCM5E系列智能塑殼斷路器既守住了配電安全的 “底線"，又拓展了智能管理的 “上限"。無論是保障工業生產的連續運行，還是優化商業建筑的用電效率，它都能成為低壓配電系統中可靠、高效的核心設備，持續為用戶的用電安全與智能升級保駕護航。

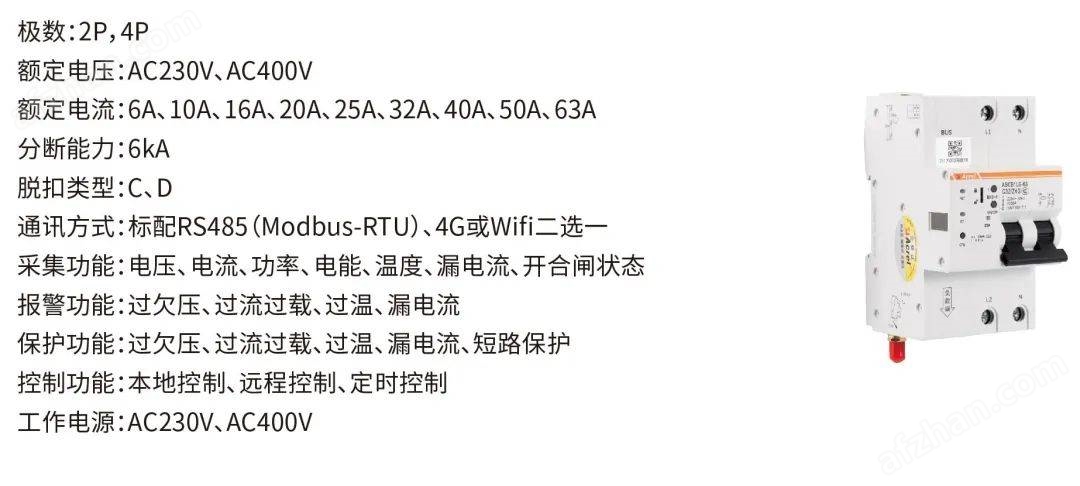

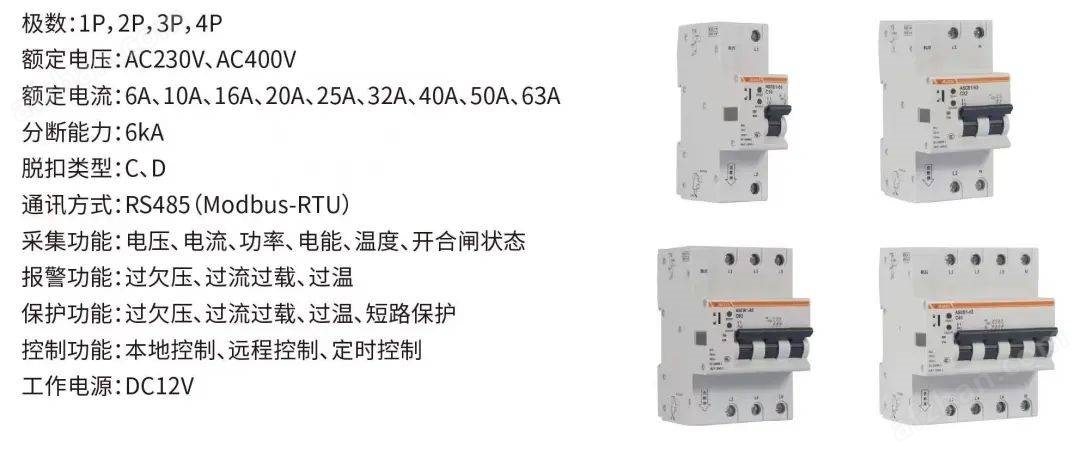

智能小型斷路器ASCB1-63

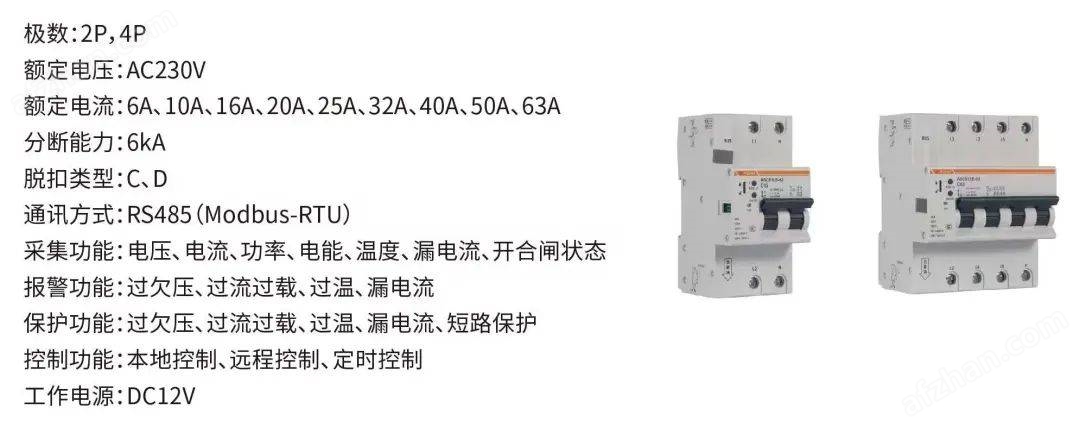

智能小型漏電斷路器ASCB1LE-63

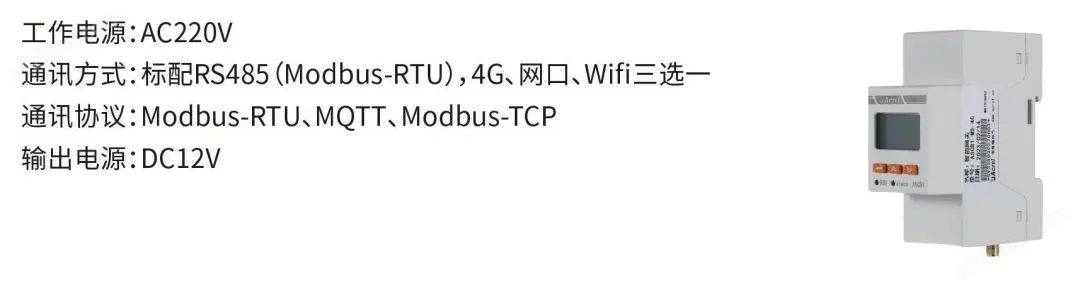

智能網關ASCB1-MS

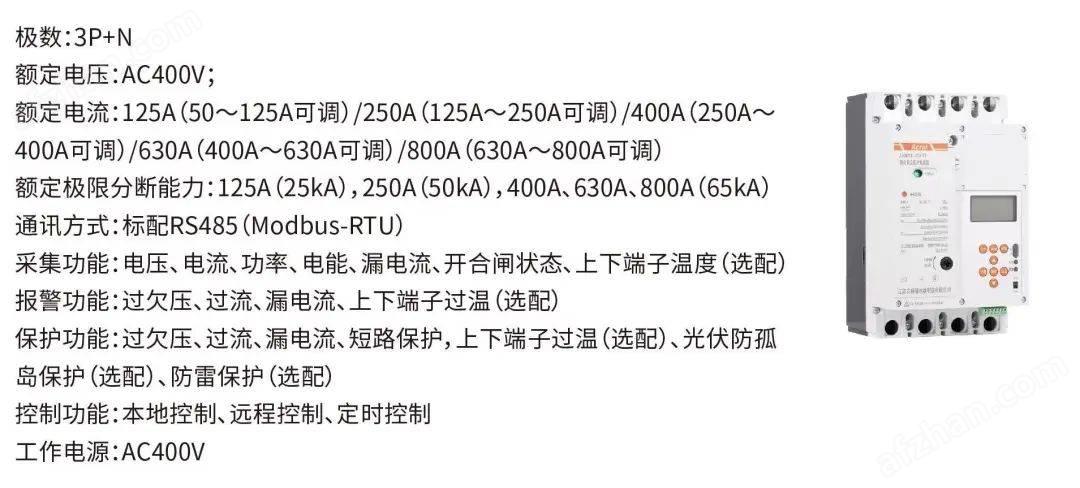

智能塑殼漏電斷路器ASCM2LE

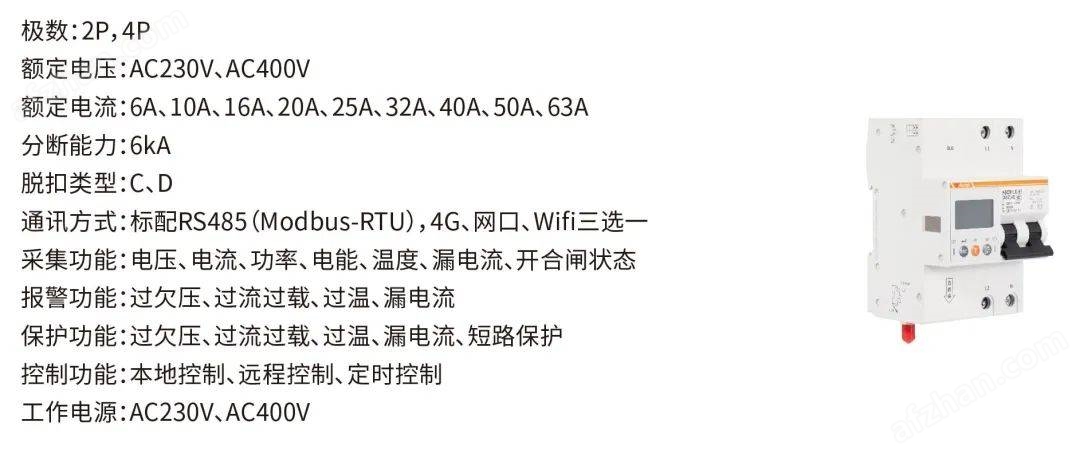

智能小型漏電斷路器（網關一體）ASCB1LE-63/Z

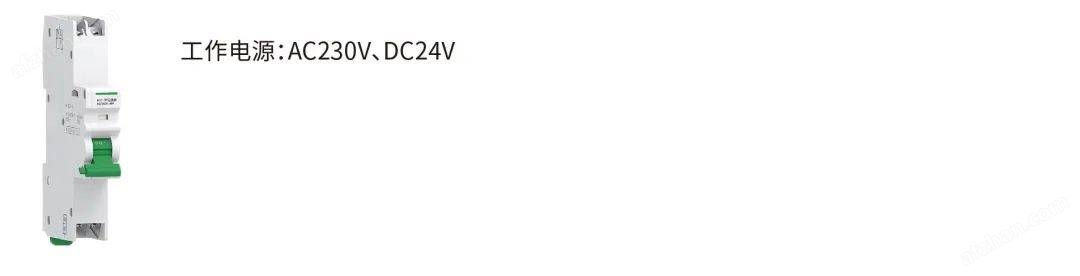

小型斷路器分勵輔助ASCB1-MX

智能小型漏電斷路器（網關一體帶顯示）ASCB1-63/ZL

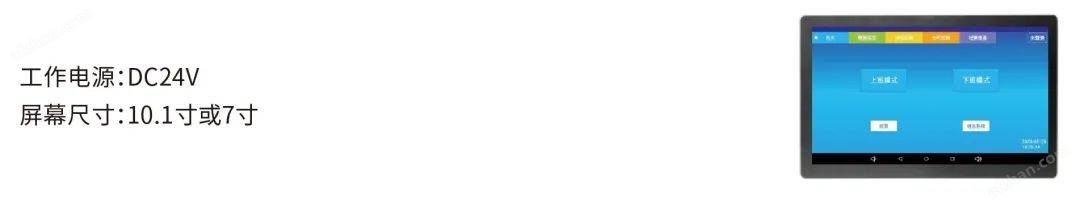

觸摸屏ASCB1-TP

3.2產品證書

04系統平臺介紹

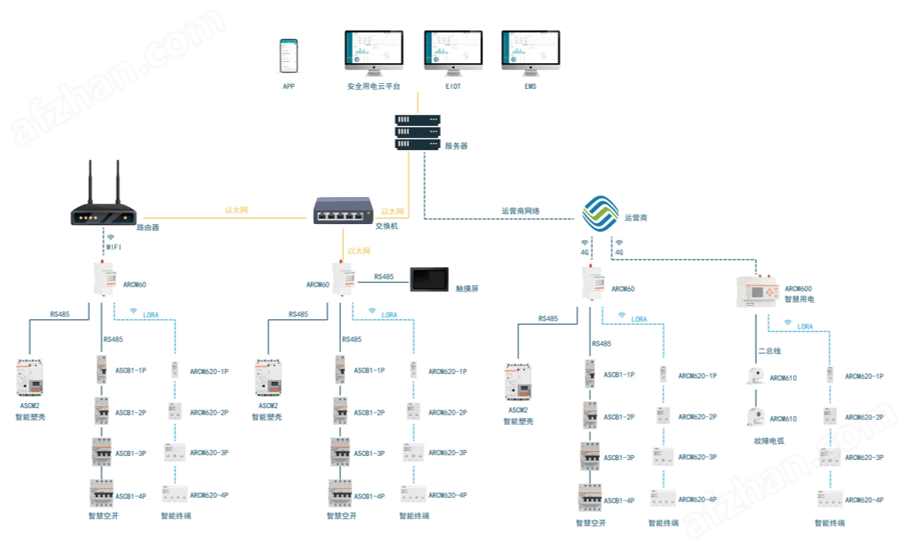

4.1系統架構

安科瑞安全用電云平臺是一款基于物聯網、云計算和大數據分析的用電管理、遠程智控解決方案，幫助用戶實現用電的遠程智能化管理和精細化管理，用戶僅需購買安科瑞智能斷路器，自行安裝后掃碼即可使用手機和電腦得到所需的數據服務。

Acrel-EIoT能源物聯網開放平臺是一套基于物聯網數據中臺，建立了上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。用戶在購買安科瑞智能微斷和智能網關后，自行安裝后掃碼即可使用手機和電腦得到所需的數據服務。

4.2IWEB版軟件介紹

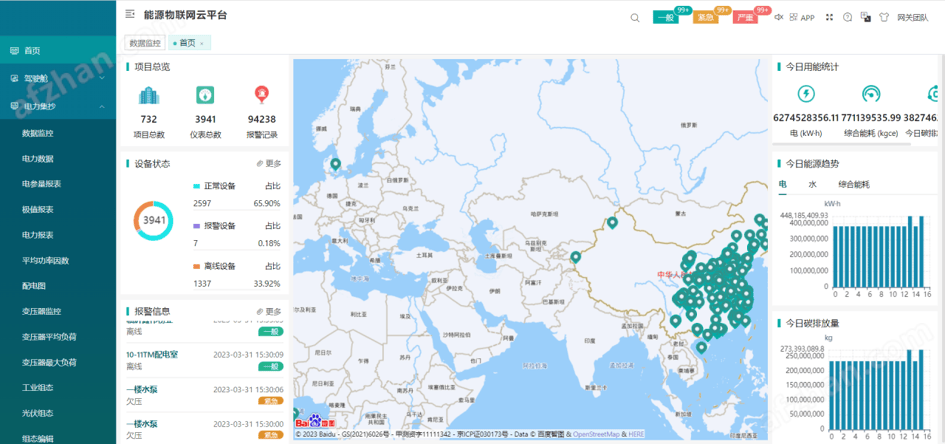

項目概覽頁面

展示項目概況、設備狀態、設備報警信息、用能統計、報警統計等。并可根據客戶的行業特性，行業需求，經過培訓的工程或調試人員自行繪制客戶所需的駕駛艙頁面。

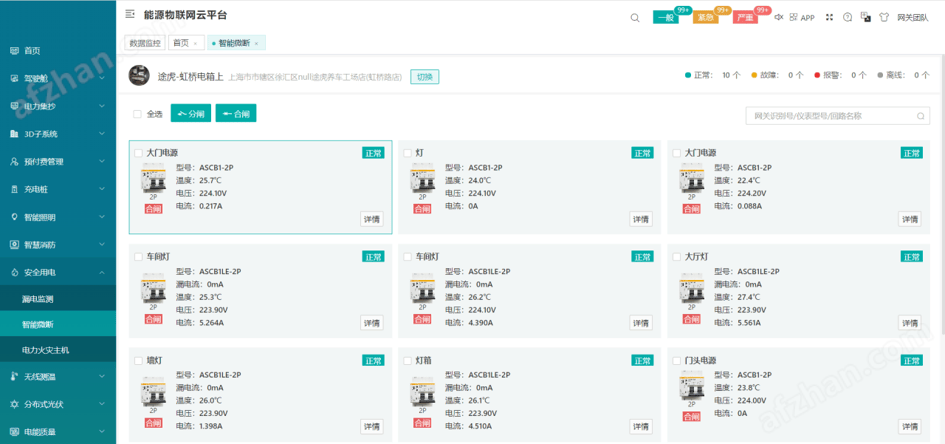

項目詳情頁面

展示項目下斷路器的狀態信息和運行情況，可以批量對斷路器進行分合閘操作。

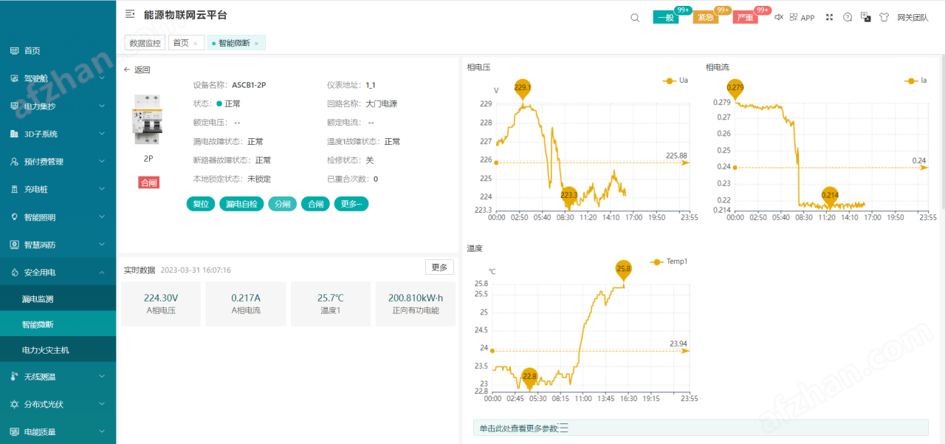

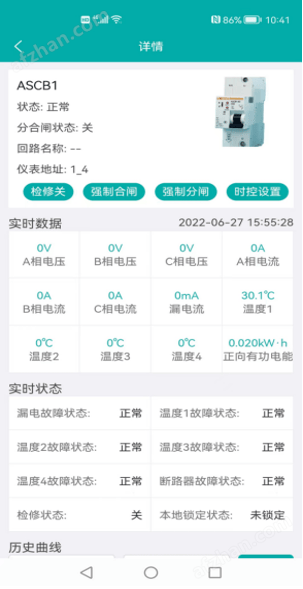

實時監控頁面

斷路器實時監控頁面展示設備的運行狀態、實時數據、各個電參量的歷史曲線、報警信息和控制日志。并支持用戶對斷路器進行復位、自檢、分合閘、檢修開關、強制分合閘等操作。

時控設置

用戶可以對斷路器進行時控設置，可選擇定時計劃和周期計劃。

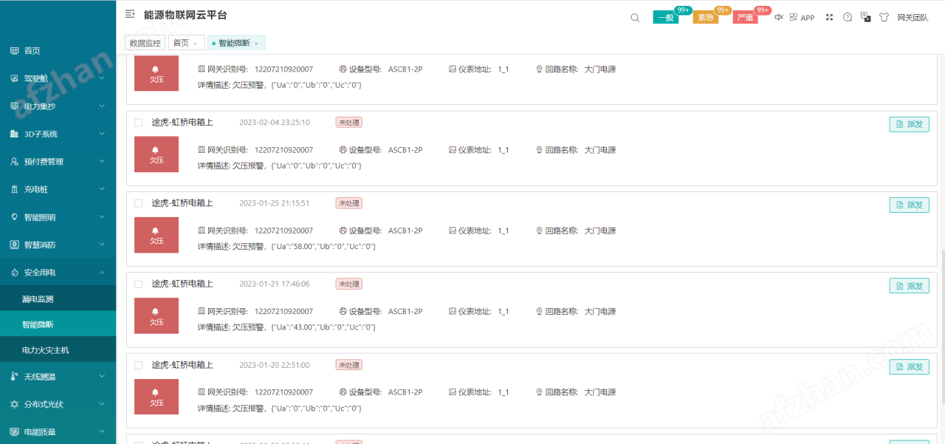

報警信息頁面

用戶可查看設備或者項目的對應報警。

05場景應用
